開封和利時工控儀表有限公司氣體渦輪操作說明（下）
氣體渦輪流量計外接線端子說明
1.渦輪流量計接線端子說明
?
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
A |
B |
I- |
I+ |
V+ |
V- |
PL |
DL |
IC |
BC |
BL |
GND |
A: RS-485通訊 A
B: RS-485通訊 B
I-: 電流輸出-
I+:電流輸出+
V+：供電電源 DC24V+
V-：供電電源 0V
FL: 脈沖輸出
DL: 當量輸出
IC:當量輸出（IC卡控制器當量輸入）
BC: （IC卡控制器）
BL: （IC卡控制器）
GND：公共地（IC卡控制器）
?
IC卡控制器接法：
IC:當量輸出+
GND:輸出-

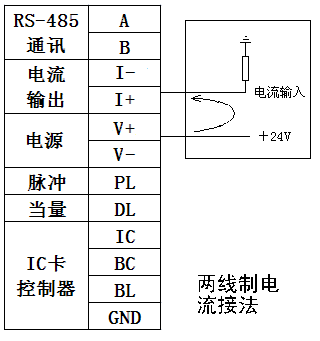

a.?渦輪流量計兩線制電流接法：
?
?
?
?
?
?
?
?
?

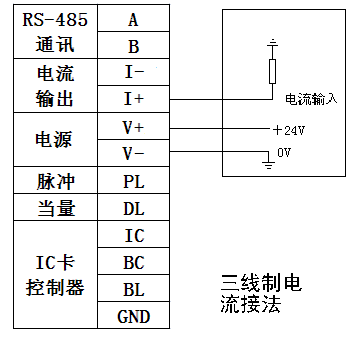

b.?渦輪流量計三線制線制電流接法：
?
?
?
?
?
?
?
?

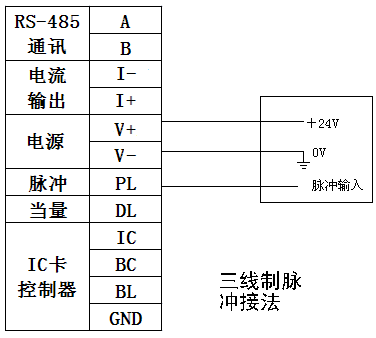

d.渦輪流量計三線制脈沖接法：
?
?
?
?
?
?
?
?
?

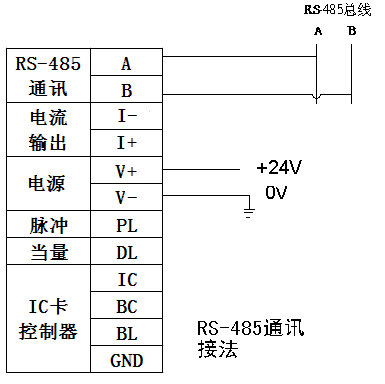

f.RS485通訊接法：
?
?
?
?
?
?
?
?
?
?
?
